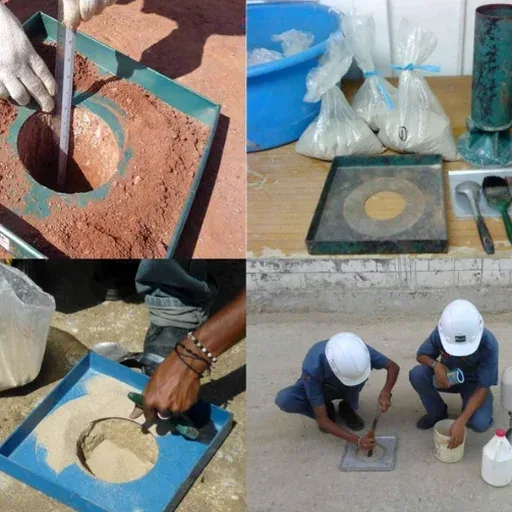

Le sous-sol tourangeau réserve parfois des surprises. Entre les alluvions anciennes des coteaux nord, bien drainées mais hétérogènes, et les sables éoliens de la rive gauche du Cher, la densité en place peut varier de façon significative d'une parcelle à l'autre. On l'a constaté récemment sur un chantier de logements collectifs près des Deux-Lions : une plateforme visuellement bonne présentait des défauts de compactage localisés que seule une mesure de densité par cône de sable a pu mettre en évidence. L'essai de densité sur site reste la méthode de référence pour vérifier la masse volumique sèche d'un remblai ou d'une couche de forme, sans recourir à des sources radioactives. Notre équipe intervient sur l'ensemble de l'agglomération tourangelle avec le matériel normalisé et les procédures d'étalonnage exigées par le référentiel en vigueur. Pour des reconnaissances plus profondes avant compactage, nous couplons fréquemment cet essai avec les sondages SPT lorsque le projet comporte des fondations semi-profondes.
Un taux de compactage mesuré au cône de sable ne ment pas : c'est la vérité du terrain, sans correction nucléaire, sans hypothèse de calage.
Notre approche et périmètre
Considérations locales
À Tours, il est fréquent d'observer des remblais réalisés avec des calcaires locaux qui, lorsqu'ils sont mal compactés, voient leur portance diminuer rapidement après plusieurs alternances de pluie et de séchage. Les conséquences potentielles sont bien réelles : tassements différentiels, fissuration des dallages, et désordres sur les voiries. Une plateforme PF2 n'atteignant pas sa densité cible entraîne une dégradation du revêtement en deux ans au lieu de quinze. L'essai de densité in situ par cône de sable fournit une estimation fiable de la masse volumique sèche sur place, que l'on confronte directement à la courbe Proctor de référence du matériau. Si le taux de compactage est en dessous du seuil contractuel, il est possible de réajuster l'atelier de compactage avant que la couche suivante ne cache le défaut. Sur un sol graveleux ou légèrement caillouteux, cette méthode est la seule à permettre une mesure volumétrique directe sans recours à une source nucléaire.
Normes de référence
Les normes et guides de référence sont : NF P94-061-3 pour la masse volumique en place au cône de sable, NF P94-093 pour la détermination des références Proctor (OPN / OPM), NF EN 13286-2 pour la masse volumique sèche des mélanges traités et non traités, et le Guide technique SETRA-LCPC pour la réalisation des remblais et couches de forme.
Services techniques associés
Contrôle de compactage sur plateforme
Nous effectuons la mesure de densité par cône de sable sur des couches de forme ou des plateformes PF2, en calculant le taux de compactage par rapport à la courbe Proctor de référence. Le rapport est fourni sous 48 heures ouvrées.
Suivi de tranchées et remblais techniques
À Tours, nous intervenons en milieu urbain pour contrôler le remblaiement des tranchées de réseaux. Avant la réception de la voirie, nous vérifions la densité par couche de 20 cm.
Essai Proctor en laboratoire
Il est indispensable de déterminer la densité sèche maximale et la teneur en eau optimale sur le matériau prélevé sur site pour interpréter correctement l'essai de densité au cône de sable.
Paramètres typiques
Doutes fréquents
Pourquoi choisir la méthode du cône de sable plutôt qu'un densitomètre nucléaire ?
Le cône de sable fournit une mesure volumétrique directe de la densité en place, sans nécessiter de calibration nucléaire. Cette méthode convient particulièrement aux sols graveleux et aux matériaux traités avec des liants hydrauliques, où un densitomètre pourrait fournir des données inexactes. Elle est conforme à la norme NF P94-061-3, reconnue par l'ensemble des maîtres d'œuvre en France.
Quel est le prix d'un essai de densité au cône de sable à Tours ?
Le tarif par essai se situe entre 110 et 120 euros, variant selon le nombre de points à contrôler et la mobilisation sur site. Ce prix comprend la prestation in situ, l'étalonnage du sable, la détermination de la teneur en eau en laboratoire et la remise du rapport.
À quelle profondeur peut-on réaliser un essai de densité ?
Pour le contrôle de couches plus profondes, il est nécessaire d'excaver par paliers successifs et d'effectuer un essai à chaque niveau de compactage.
Combien d'essais faut-il prévoir pour un chantier de voirie ?
Le nombre de points de contrôle est fonction de la surface et de l'homogénéité du compactage. Pour une voirie légère, un point par 500 m² et par couche constitue un minimum habituel, mais un maître d'œuvre peut réclamer une fréquence accrue en cas de matériau hétérogène ou de portance critique visée.
