Tours, ville d'art et d'histoire traversée par la Loire et le Cher, s'est développée sur un sous-sol majoritairement calcaire, le tuffeau jaune, exploité pendant des siècles pour la construction. Cette pierre tendre, criblée de cavités souterraines et de champignonnières, confère au territoire tourangeau une sensibilité géotechnique particulière. Si l'aléa sismique y est modéré (zone 2 selon le zonage sismique français), la vulnérabilité du bâti ancien, les effets de site liés aux alluvions fluviatiles et la présence de vides exigent une approche rigoureuse. La conception d'isolation sismique à la base ne se limite pas à une formalité réglementaire ; elle répond à un besoin réel de protection du patrimoine et des infrastructures. La démarche intègre une campagne de reconnaissance adaptée, croisant souvent les essais au pénétromètre statique CPT pour la stratigraphie fine des alluvions et les sondages SPT là où les graves compactes du lit majeur demandent une énergie de pénétration calibrée, afin de caractériser précisément le sol support avant de définir l'interface isolante.
Isoler sismiquement à Tours, c'est protéger le bâti existant sur tuffeau contre un séisme de magnitude modérée qui pourrait résonner dans les cavités du sous-sol.
Notre approche et périmètre
Considérations locales
À Tours, on observe fréquemment que les études de sol classiques sous-estiment l'impact des karsts et des vides souterrains sur la propagation des ondes sismiques. Un effondrement localisé de cavité, même déclenché par un faible séisme, peut entraîner une perte de portance sous un isolateur, ruinant la protection parasismique. Le risque ne vient pas tant de l'intensité sismique brute que d'un phénomène de résonance dans les remplissages argileux des poches karstiques, un effet de site que seule une investigation géophysique poussée peut détecter. Ignorer ces singularités revient à dimensionner l'isolation sur un modèle homogène qui n'existe pas. C'est pourquoi le programme de reconnaissance comprend systématiquement une prospection par méthodes géophysiques, comme la réfraction sismique, pour cartographier le toit du rocher sain et détecter les anomalies de vitesse qui trahissent les vides, avant d'implanter les isolateurs.
Ressource vidéo
Normes de référence
Le cadre normatif s'appuie sur l'Eurocode 8 (NF EN 1998-1:2005 et NA), l'Eurocode 7 (NF EN 1997-1:2005) pour la géotechnique, les règles PS 92 (NF P 06-013) pour le bâti existant, l'EN 15129:2018 pour les appareils d'appui antisismiques, et la NF EN 1337-3 pour les supports en élastomère.
Services techniques associés
Étude géotechnique préalable G1-G2
Dans la zone inondable de la Loire, des sondages carottés et pressionétriques ont été menés, accompagnés de diagraphies, afin de localiser les cavités du tuffeau et d'élaborer le modèle géologique préalablement au projet.
Dimensionnement des isolateurs parasismiques
Les rigidités horizontale et verticale des isolateurs LRB (élastomère fretté avec noyau de plomb) ont été calculées, puis leur flambement et leur distorsion sous le séisme de référence ont été vérifiés.
Analyse modale spectrale et temporelle
La structure isolée a été modélisée par éléments finis, et sa réponse a été analysée sous des accélérogrammes naturels et artificiels conformes au spectre de Tours.

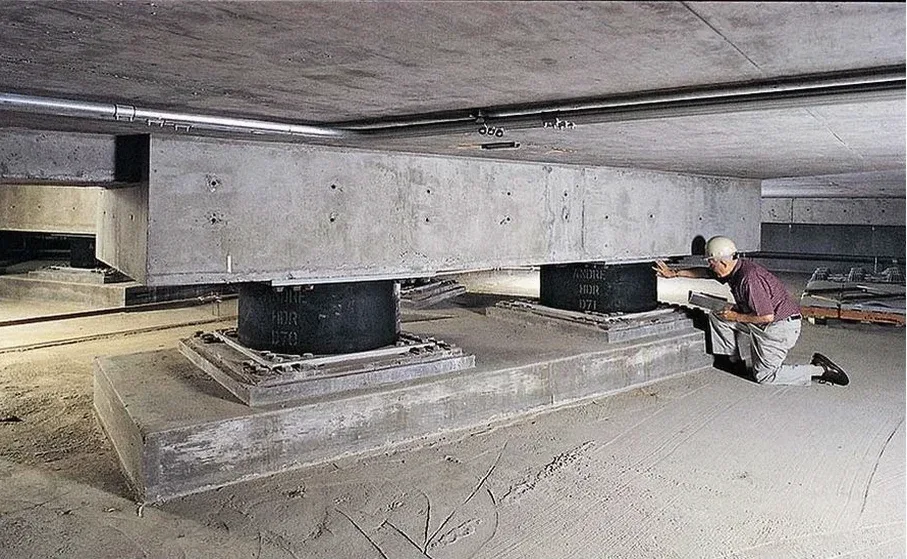

Suivi de chantier et contrôle qualité
Avant la mise en service, on a contrôlé le coulage des bossages, vérifié la planéité des surfaces d'appui et réalisé des essais de conformité sur les isolateurs.
Paramètres typiques
Doutes fréquents
L'isolation sismique est-elle obligatoire à Tours pour un bâtiment neuf ?
L'isolation parasismique n'est pas obligatoire en zone de sismicité 2 comme Tours selon la réglementation française. Elle reste une option du maître d'ouvrage, souvent choisie pour les bâtiments de catégorie III ou IV (hôpitaux, centres de secours) ou pour protéger des ouvrages patrimoniaux sensibles.
Quel type d'isolateur est le plus adapté au sous-sol tourangeau ?
Les appuis LRB (élastomère fretté avec noyau de plomb) sont privilégiés car ils assurent le support vertical, la flexibilité horizontale et l'amortissement. En terrains alluvionnaires compressibles, une attention particulière est portée au tassement différentiel sous les isolateurs, ce qui peut orienter vers des appuis à rotule ou des dispositifs à friction pendulaire si les déplacements attendus sont importants.
Quel budget prévoir pour une conception d'isolation sismique à la base à Tours ?
Pour une mission complète incluant les études géotechniques spécifiques, le dimensionnement des isolateurs et l'analyse structurale, le budget se situe généralement entre 4 100 € et 6 890 €, selon la complexité du projet et la catégorie d'importance du bâtiment. Ce montant couvre la phase conception ; la fourniture et la pose des isolateurs font l'objet d'un poste séparé.
Comment sont prises en compte les cavités souterraines de Tours dans le dimensionnement ?
La détection des cavités combine des méthodes géophysiques (tomographie électrique, sismique réfraction) et des sondages mécaniques.
Quelle est la durée de vie d'un système d'isolation sismique à la base ?
Selon l'EN 15129, les isolateurs en élastomère ont une durée de service minimale de 50 ans. Un accès doit être prévu pour l'inspection périodique et le remplacement éventuel. Les recommandations professionnelles préconisent une inspection visuelle tous les 10 ans et un contrôle approfondi après un séisme significatif.
